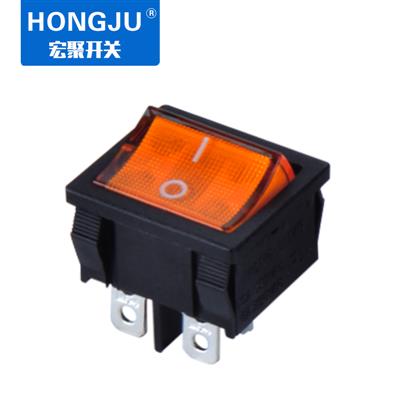

船型開關（rocker switch）是廣泛應用于工業設備、UPS電源、汽車、家電等領域的重要控制元件。隨著應用場景和技術需求的日益增加，船型開關常常需要應對高電流、高電壓的工作環境。在這些條件下，電弧的產生成為影響開關性能和使用壽命的關鍵因素之一。電弧不僅會導致接觸點損耗、產生噪音，還可能引發火災等安全隱患。因此，如何有效抑制電弧并延長船型開關的使用壽命，成為設計者和工程師們面臨的重要課題。

本文將深入探討在高電流操作中，如何通過電弧抑制技術和安全性設計，減少電弧的產生并提高船型開關的穩定性和可靠性。我們將分析電弧產生的原因、采用的材料優化、電弧熄滅技術及相關設計實踐，提出在高電流負載下，如何保證船型開關的長期穩定運行。

1. 電弧產生的原因及其危害

1.1 電弧的形成

電弧是指在高電流條件下，電氣接觸點斷開或接通時，電流通過氣體介質（通常為空氣）而形成的一種高溫、持續的電流通道。當開關觸點開始分離時，電流流過接觸點時產生的電弧會加劇接觸點的磨損，隨著電流增大，電弧的強度也會增強。

1.2 電弧的危害

• 接觸點磨損：電弧產生時，接觸點局部溫度劇烈升高，可能導致金屬表面熔化、燒蝕或氧化，極大地縮短船型開關的使用壽命。
• 電氣故障：電弧的持續存在可能會導致電氣接觸不良、接觸電阻增大，進而影響整個電路的穩定性。
• 安全隱患：電弧不僅對開關產生損壞，還可能引發火災等安全事故，特別是在高功率應用中。

2. 如何減少電弧產生

2.1 電流切斷速度的優化設計

在高電流操作中，船型開關的觸點在分離過程中，會出現電流通過時的瞬時電弧。為了減少電弧的產生，設計時必須優化開關的切斷速度。通過加快觸點分離的速度，可以減少電流的持續時間，從而降低電弧的強度。對于大電流開關，設計時可以采用彈簧力或電磁力來加速觸點的斷開過程，減少電弧產生的機會。

2.2 采用分段觸點設計

傳統的單一觸點設計在高電流條件下容易形成電弧，尤其是在觸點分離瞬間。為了減少電弧，可以采用多級觸點設計。通過分段觸點的設計，當開關斷開時，電流會逐漸分流到多個觸點上，從而減少單一觸點的負荷和電弧產生的風險。多個觸點的使用還能夠提高開關的承載能力，延長使用壽命。

2.3 增強接觸壓力與接觸面積

增加觸點的接觸壓力和接觸面積，可以有效降低接觸電阻和電弧的產生。在設計時，可以通過優化觸點的形狀、增加接觸點數量，確保在高電流下接觸電阻最低，從而減少電弧的產生。

3. 電弧熄滅技術

電弧熄滅技術的應用是解決高電流操作中電弧問題的關鍵。以下是一些常見的電弧熄滅技術及其應用：

3.1 電弧熄滅室設計

電弧熄滅室是開關內部用于消耗電弧能量的結構設計。當電弧在觸點分離過程中產生時，熄滅室內的特殊設計和材料可以有效吸收電弧產生的熱量，并快速冷卻，從而使電弧迅速熄滅。熄滅室內可以使用陶瓷、石英等高耐熱材料，避免電弧產生的高溫對開關造成損害。

3.2 電弧抑制磁場技術

在一些高電流應用中，電弧產生后需要通過外部磁場來快速熄滅。電弧抑制磁場技術利用磁場的反作用力將電弧迅速引導至熄滅區，從而減少電弧持續時間。此技術廣泛應用于工業開關和UPS電源等高功率電路中，能夠顯著提高開關的電氣可靠性和安全性。

3.3 電弧滅弧材料的應用

電弧滅弧材料是一種特殊的高導熱、耐高溫的材料，能夠在電弧產生時迅速吸收熱量并進行散熱，防止電弧進一步擴展。常用的滅弧材料包括石墨、碳素、陶瓷和一些特種合金等。這些材料具有較好的熱導性和耐高溫特性，在高電流切斷過程中能夠有效抑制電弧的擴展，減少開關內部的熱損傷。

3.4 電子電弧熄滅技術

隨著電子技術的發展，電子電弧熄滅技術成為一種新的解決方案。在高電流切換過程中，使用電子電路進行控制，通過引入電子元件（如二極管、晶閘管等）在開關觸點斷開瞬間提供快速的電流導通路徑，從而快速降低觸點間的電弧強度。這種技術通常應用于需要頻繁切換的大功率開關，能有效減少電弧對設備的損傷。

4. 特種合金材料的應用

4.1 銀合金與鎳合金

在高電流操作中，觸點材料的選擇對電弧的抑制和使用壽命至關重要。銀合金和鎳合金是目前常見的船型開關觸點材料，它們具有優良的導電性和耐磨性。在高電流負載下，這些材料可以有效降低接觸電阻，減小電弧產生的幾率。此外，銀合金觸點的抗氧化能力較強，即使在長期高負荷工作下，也能保持較低的接觸電阻，減少電弧對接觸點的損耗。

4.2 銅合金與鎢合金

對于一些極高電流負載的開關，如用于電力系統中的船型開關，鎢合金和銅合金材料常常被用于電弧抑制設計。這些材料具有更高的耐高溫和抗電弧能力，能夠承受更高的負載電流，并在開關操作過程中有效減少電弧的產生。

4.3 高導熱材料

為了提高船型開關在高電流條件下的電弧熄滅能力，很多設計采用了高導熱性材料，如鋁合金、銅合金等。這些材料不僅具備良好的電導性，還能夠迅速將電弧產生的熱量散發出去，從而有效減少開關內部溫度升高，降低電弧對接觸點的損傷。

5. 實際應用案例分析

5.1 工業設備中的電弧抑制設計

在工業設備中，船型開關常用于控制大型電動機和高功率電源系統。這些應用需要高負載電流且常常涉及頻繁的開關操作，電弧抑制顯得尤為重要。某電力公司在其電力系統中采用了多級觸點和電弧熄滅室技術，通過優化觸點設計、選用銀合金材料，并在開關內部加入電弧抑制磁場裝置，顯著提高了開關的安全性和可靠性，延長了設備的使用壽命。

5.2 UPS電源中的電弧抑制技術

UPS電源需要承受高電流和高頻繁切換的工作環境。為了減少電弧對開關的影響，某大型UPS電源制造商采用了電弧熄滅材料和電子電弧熄滅技術。通過精密的電子電路控制，快速熄滅電弧，避免電弧對開關觸點造成長期損害。此外，采用的銀合金觸點材料，確保了即使在高負載下，接觸電阻也能保持較低水平，進一步提高了系統的穩定性和安全性。

結論

船型開關在高電流操作中的電弧抑制與安全性設計是確保其長期可靠性和安全性的核心內容。通過優化觸點設計、采用高導熱合金材料、應用電弧熄滅技術，可以有效減少電弧的產生并延長開關的使用壽命。同時，隨著技術的發展，更多的創新設計和材料應用將推動船型開關向更高效、安全的方向發展。
