“DIP撥碼開關”在中央空調多聯外機的設置與運用。

四代多聯室外機撥碼開關說明（第一章）：

通訊地址設置

通訊地址設置包括：室內機地址設置、線控器地址設置、室外機通訊地址設置、室外模塊數量設置以及轉接板通訊地址設置。

通訊系統的連接及撥碼設置：

模塊撥碼開關示例圖

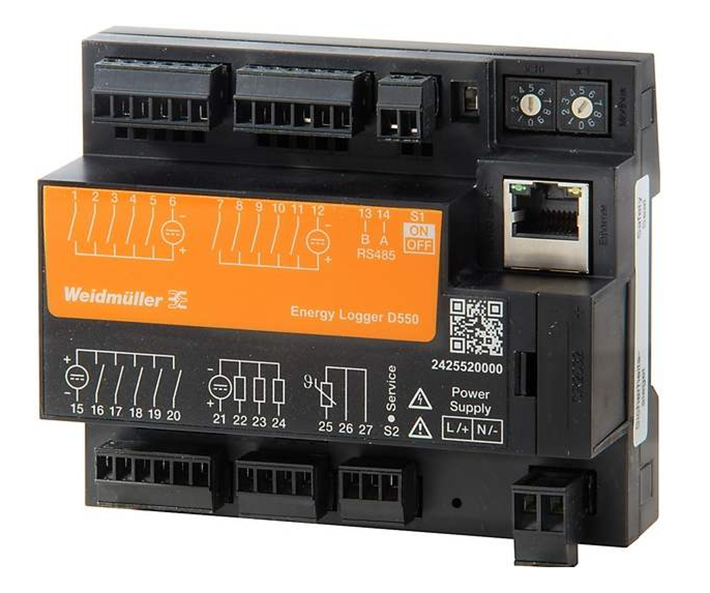

撥碼開關控制器（帶RJ-45接口）

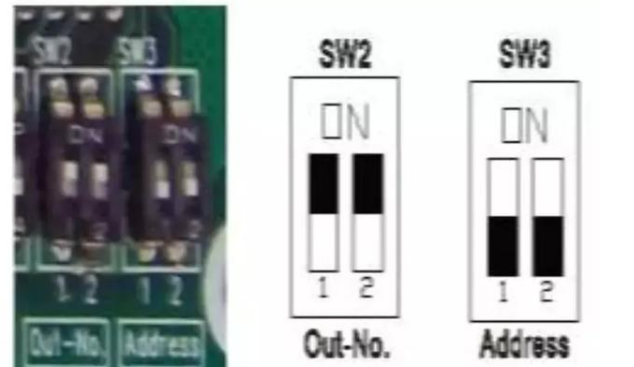

（ 注： 黑色部分為撥桿） 圖示“1、2 ” 的地址分別為：“ON,ON”。

1、外機主板的地址碼、數量碼、轉接碼出廠都是在“ON”方向，默認為一臺主機。

2、將撥碼開關正確撥到位，禁止撥在中間位置。

3、將開關撥到“ON”的方向表示“ON”，相反方向表示“OFF” 。

舉例說明：

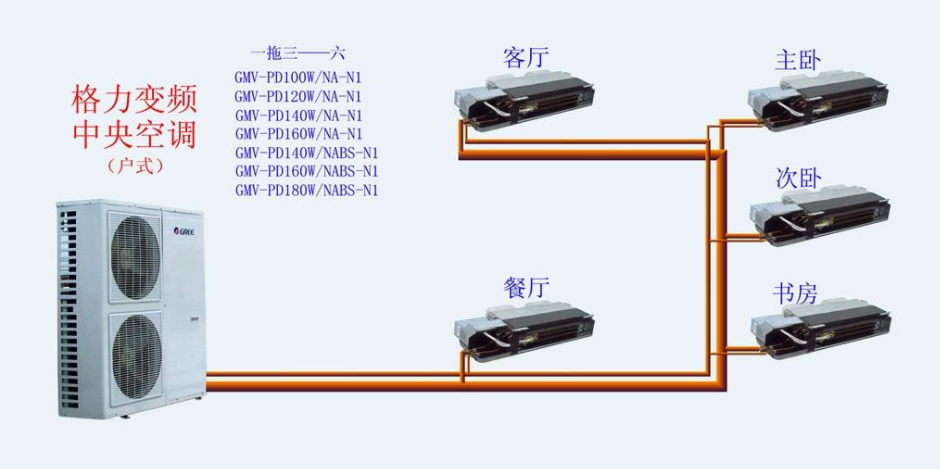

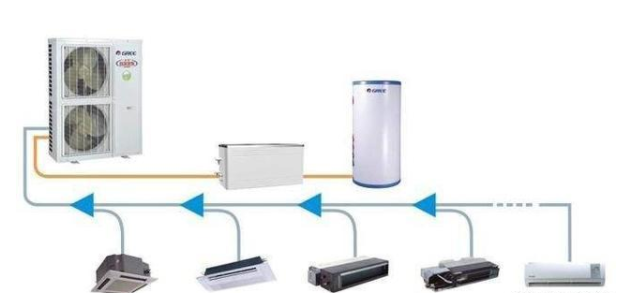

實際安裝如何外聯室外空調怎么設置呢

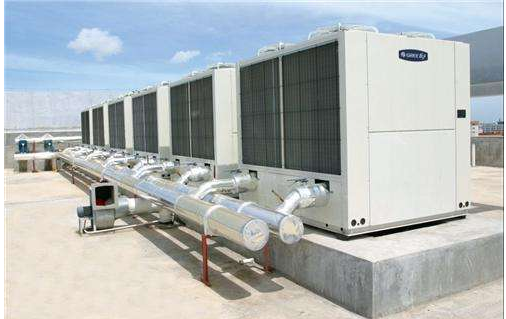

三臺模塊化主機，地址碼、數量碼、轉接碼分別怎么設置呢？

按照圖片內容1號外機主板的三個撥碼開關應該是：

地址碼（Address）為1號，也就是兩位撥碼開關不動，撥碼位置是“ON、ON”方向，數量碼（Out）為3臺，兩位撥碼開關為“ON、OFF”，轉接碼和地址碼一樣。

按照圖片內容2號外機主板的三個撥碼開關應該是：

地址碼（Address）為2號，第一位撥碼開關撥到數字方向，撥碼位置是“OFF、ON”方向，數量碼（Out）為3臺，兩位撥碼開關為“ON、OFF”，轉接碼和地址碼一樣。

按照圖片內容3號外機主板的三個撥碼開關應該是：

地址碼（Address）為3號，第二位撥碼開關撥到數字方向，撥碼位置是“ON、OFF”方向，數量碼（Out）為3臺，兩位撥碼開關為“ON、OFF”，轉接碼和地址碼一樣。

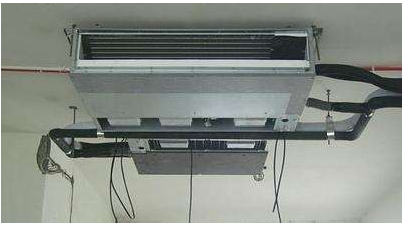

各房間都由DIP撥碼開關控制器設置與運用。

警告：

1、模塊化系統模塊間必須連接通訊線。

2、模塊化系統必須遵循以上撥碼設置方法進行設置。

3、每個轉接板最多只能連接16臺室內機。

4、以上撥碼完成，整機斷電以后重新上電設置方有效。

5、如果不按上述操作將導致機組嚴重損壞。

6、以上圖示黑色部分表示撥碼桿撥到的位置。

7、打膠的撥碼開關為出廠設置，嚴禁更換，如果更改將會導致機組故障。

8、主板容量碼是不能修改的。

注意：所有撥碼完成之后必須斷電、上電操作一次，撥碼才會生效。

施工

以上就是“東莞宏聚電子”對格力中央空調多聯機撥碼開關設置方法，希望能幫到你。
